Comprendre les types/ports USB et leurs applications : Guide Essentiel

Introduction

La technologie Universal Serial Bus (USB) a révolutionné notre manière de connecter et d’interagir avec les appareils électroniques. Du chargement des smartphones au transfert de données entre ordinateurs et périphériques, l’USB est devenue la technologie de transfert de signal dominante dans le monde entier. Cet article explore les différents types d’USB , leurs applications et l’importance de l’USB dans le paysage technologique actuel.

Différents types d'USB

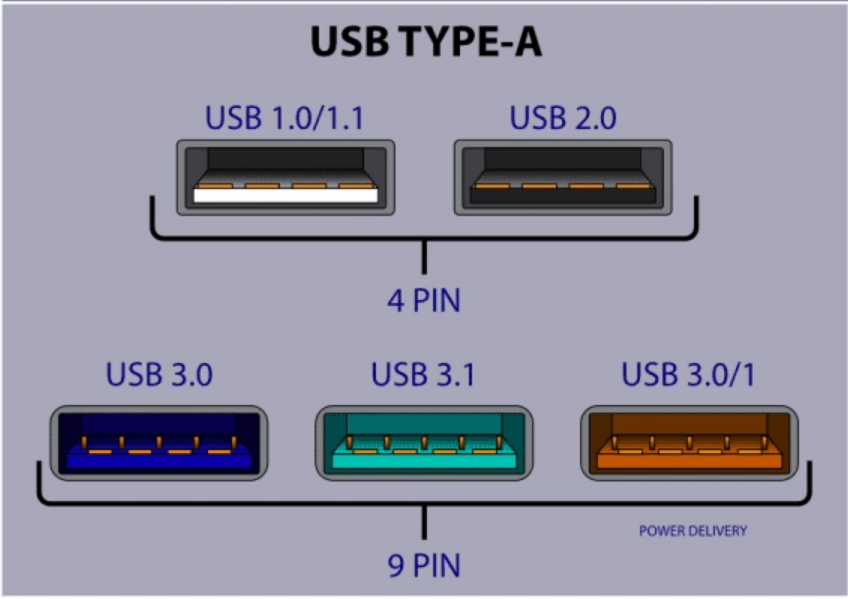

USB Type A

Le connecteur USB Type A est le plus courant. Il se trouve généralement à une extrémité de presque tous les câbles USB et sert à connecter divers appareils tels que claviers , souris et dispositifs de stockage externe à des ordinateurs et chargeurs. Les différentes générations de USB Type A (1.0, 2.0, 3.0 et 3.1) sont toutes compatibles entre elles.

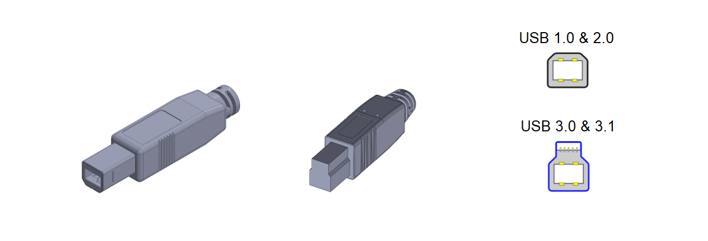

USB Type B

Les connecteurs USB Type B sont de forme carrée et sont couramment utilisés pour connecter des ordinateurs à des imprimantes , des scanners et d’autres équipements similaires. Les prises USB Type B 1.0 et 2.0 sont compatibles avec les réceptacles de toutes les générations ( 1.0, 2.0, 3.0 et 3.1 ), tandis que les prises 3.0 et 3.1 ne sont compatibles qu’avec leurs réceptacles respectifs.

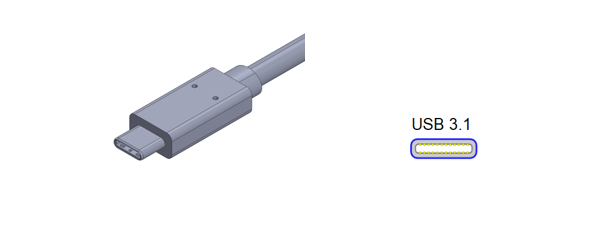

USB Type C

Le USB Type-C est la dernière addition à la famille USB. Il fonctionne comme un chargeur mobile traditionnel et est disponible uniquement en génération 3.1 . Son design symétrique horizontal permet une insertion dans les deux sens, le rendant convivial et polyvalent.

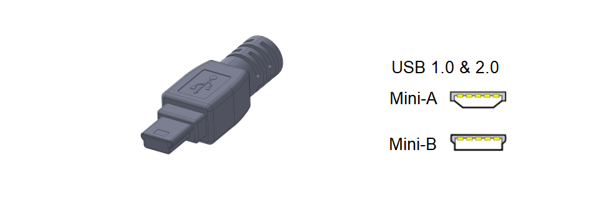

Mini USB

Les connecteurs mini USB de type A et B étaient largement utilisés pour charger les anciens téléphones portables , appareils photo et lecteurs MP3 . Les connecteurs mini USB de type B sont compatibles avec la deuxième génération de réceptacles mini-B et mini-AB .

L'utilité de l'USB ne se dément pas

La norme USB a simplifié la multitude de connecteurs et câbles utilisés pour relier les périphériques aux ordinateurs. Son évolution continue a conduit à des vitesses de transfert de données accrues et à une meilleure alimentation via une interface petite, peu coûteuse et facile à utiliser. La technologie USB s’est étendue au-delà de la connexion des périphériques pour améliorer l’ expérience utilisateur sur divers produits, notamment les smartphones , les appareils mobiles , les jeux , les jouets , les produits pour la maison intelligente et les réseaux industriels . Aujourd’hui, les appareils USB sont fréquemment utilisés pour la recharge , consolidant ainsi le rôle crucial de l’USB dans l’électronique moderne.

Directives relatives à l'alimentation et à la charge par le port USB

Les ports USB offrent une variété de sorties de puissance. Lors de l’utilisation d’un port USB standard, il ne tirera que la puissance que le port peut fournir ou l’énergie dont il a besoin, selon la valeur la plus basse. La puissance maximale d’un USB dépend de la norme de l’hôte, du périphérique et du câble utilisé. Par exemple, le chargeur d’un appareil peut être évalué à 2,1 A avec USB 3.1 , qui peut fournir 3 A . Le logiciel de l’appareil négociera ses besoins pour limiter la sortie à 2,1 A , garantissant une alimentation sûre et efficace. Pour éviter de concevoir un USB surpuissant pouvant affecter la longévité des appareils, il est essentiel de comprendre les capacités des différentes normes USB et des câbles. Des outils comme OrCAD PCB Designer de Cadence offrent des solutions précieuses pour concevoir et analyser les dispositions USB et autres besoins de transfert de puissance et de données.

Concentrateurs et commutateurs USB

Choisir la bonne marque pour les hubs USB et les commutateurs peut faire une grande différence. Eaton, par exemple, propose des produits avec une ingénierie solide , une fiabilité prouvée et un service client exceptionnel . Leur contrôle qualité rigoureux et leurs tests indépendants garantissent que leurs produits respectent ou dépassent les normes de sécurité et de performance les plus récentes. Cet engagement envers la qualité est soutenu par des garanties de premier plan et un service client réactif .

Dépannage des périphériques USB hérités

Les appareils anciens fonctionnant bien sur des ports USB 1.0 ou 2.0 peuvent rencontrer des problèmes lorsqu’ils sont connectés à un port USB 3.0 . Si un appareil s’installe correctement mais génère des erreurs de temporisation sur un port USB 3.0 , cela peut être dû aux temps de réponse plus rapides du nouveau port. Dans ce cas, il peut être possible de ralentir le port USB 3.0 ou de le mettre en mode compatibilité pour utiliser efficacement l’appareil ancien.

Comprendre les étiquettes des ports USB

Signe +(Plus)

Le signe « + » indique une interface USB avec une capacité de sortie de courant élevée. Une interface USB standard fournit un courant maximum de 500mA , mais des appareils à haute énergie comme les disques durs externes et les lecteurs optiques USB peuvent nécessiter plus. Le signe « + » indique un courant de sortie allant jusqu’à 1000mA (1A) , améliorant ainsi la capacité de l’appareil.

SS et SS 10

Le label « SS » signifie SuperSpeed, indiquant un port USB 3.0. Le label « SS 10″ désigne un port USB 3.1, offrant des taux de transfert de données plus rapides.

Logo de la foudre

Le logo éclair apparaît généralement sur les ordinateurs portables et indique un port USB avec une fonction de charge hors tension. Cela signifie que le port peut utiliser sa propre batterie ou une alimentation externe pour charger des appareils mobiles même lorsque l’ordinateur portable est éteint. Le symbole éclair avec une flèche indique le Thunderbolt 3 , qui prend en charge la charge bidirectionnelle et la transmission de données , avec un débit allant jusqu’à 40 Gbps et la capacité de transférer jusqu’à 100 watts de puissance via l’interface.

Conclusion

La technologie USB est devenue une partie intégrante de l’électronique moderne, offrant des solutions polyvalentes et efficaces pour le transfert de données et l’alimentation. Comprendre les différents types de ports USB , leurs applications et les directives d’alimentation peut aider les utilisateurs à prendre des décisions éclairées et à résoudre les problèmes courants. Alors que la technologie USB continue d’évoluer, sa pertinence et ses applications ne feront que s’étendre, améliorant encore l’expérience utilisateur à travers divers appareils et industries.
